Sistema di aggiornamento/decarburazione/purificazione biogas in gas naturale/metano

Nome del prodotto: Kit di Decarburazione Biogas in Metano Siamo una fabbrica specializzata nella produzione di sistemi di aggiornamento, decarburazione e purificazione biogas in gas naturale o metano. Scoprili ora!
Request a Quote

Dettagli prodotti

Informazioni di Base.

Specifiche
Complete System
Marchio
ALONG BIOGAS
Origine
China
Codice SA
8486909000
Capacità di Produzione
100 Sets/Year

Descrizione del Prodotto


Biogas Upgrading/Decarburization/Purification System to Natural Gas/CNG
Biogas Upgrading/Decarburization/Purification System to Natural Gas/CNG
Biogas Upgrading/Decarburization/Purification System to Natural Gas/CNG
Biogas Upgrading/Decarburization/Purification System to Natural Gas/CNG
Dopo i processi di desolforazione a due fasi, poi passare attraverso il nostro sistema GasDec per la rimozione del carbonio, il biogas potrebbe essere aggiornato per fare il GNC, per veicoli o per entrare nella rete nazionale di condotte.

La qualità del gas dopo l'aggiornamento come segue:
Articolo Indice di qualità Commenti
Alta temperatura
valore
    MJ/m3 > 31.4 Nella specifica area geografica per la guida del veicolo, sotto la massima pressione di esercizio, il punto di rugiada dell'acqua non deve essere superiore a -13 gradi. C; Quando la temperatura ambiente più bassa è inferiore a -8 gradi. C, il punto di rugiada dell'acqua deve essere inferiore di 5 gradi. C rispetto alla temperatura più bassa.
CO2 % ≤3.0
Zolfo totale Mg/Nm3 ≤200
H2S Mg/Nm3 ≤15
O2 % ≤0.5
Commenti: I dati sopra riportati sono soggetti alle effettive esigenze dei clienti.

Il diagramma di flusso del sistema di aggiornamento del biogas



Procedure del nostro sistema di aggiornamento del biogas

1, generazione di biogas

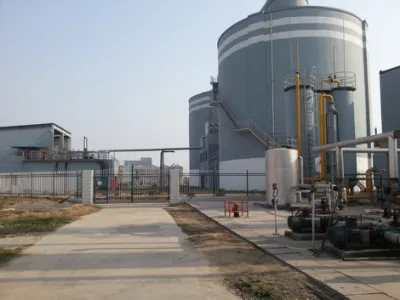

Il biogas viene generato in reattore anaerobico e immagazzinato in un supporto di gas a bassa pressione. Sovralimentato da soffiante di biogas, il biogas viene erogato alla torre di desolforazione umida;

2, desolforazione a umido
La tecnologia di desolforazione chimica umida è principalmente strutturata come una torre singola. Le sostanze chimiche adottate sono Na2C03  Con aggiunta di catalizzatori (veicolo di ossigeno). Le sostanze chimiche vengono disciolte nell'acqua, a destra contatto con il biogas nella torre. Più del 95% di solfuro di idrogeno, una piccola quantità di anidride carbonica e altre sostanze acide possono essere assorbite dal liquido.

La soluzione incinta (il liquido) verrebbe survoltata mediante pompa in una scanalatura speciale, spruzzata ed ossidata mediante aspirazione dell'aria per la rigenerazione. Nel frattempo lo zolfo elementare viene precipitato fuori dal liquido, per essere riciclato per la vendita.

3, desolforazione a secco
La tecnologia di desolforazione chimica a secco è destinata alla desolforazione fine, principalmente strutturata come torri doppie, può essere utilizzata alternativamente o azionata in parallelo o in serie. Le sostanze chimiche adottate sono solitamente ossido ferrico. Il solfuro di idrogeno viene convertito in solfuro solido.

4, pulizia gas

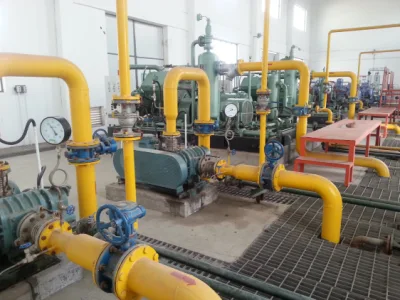

Il gas viene survoltato mediante compressore a biogas, quindi dopo procedure di raffreddamento, rimozione dell'acqua e delle impurità, per essere erogato all'unità di decarburazione.

5, decarburazione di biogas
La tecnologia di decarburazione che adottiamo è l'assorbimento chimico. La soluzione chimica viene a contatto con il biogas a destra nella torre di assorbimento, per assorbire anidride carbonica fino a che il suo contenuto è inferiore al 3%.

Il gas aggiornato viene scaricato dalla parte superiore della torre di assorbimento, per essere raffreddato dal refrigeratore e pulito dal separatore per la rimozione dell'acqua di condensa e della soluzione chimica. Quindi il gas viene erogato al compressore.

La soluzione incinta (il liquido) ritorna alla torre di rigenerazione. La precipitazione dell'anidride carbonica viene ottenuta mediante stripping a vapore. L'anidride carbonica precipitata passa attraverso il refrigeratore e il separatore, può essere scaricata direttamente nell'atmosfera. La soluzione sterile dal fondo della torre di rigenerazione viene pompata attraverso una tubazione di monitoraggio automatico del flusso nella torre di assorbimento per l'uso circolatorio.


Questo è il nostro sistema GasDec.

1  , compressore NG
Il gas dopo la procedura di decarburazione possiamo chiamarlo gas naturale ora. La sua pressione sale a 22 MPa o ad altri livelli di pressione mediante compressore a gas naturale.

2, pulizia NG
Il gas naturale compresso verrebbe essiccato e pulito ulteriormente mediante essiccatore automatico NG. Il principio di funzionamento dell'essiccatore è l'assorbimento dell'oscillazione di pressione, che prende il setaccio molecolare 4A come assorbente.

3, misurazione GNC

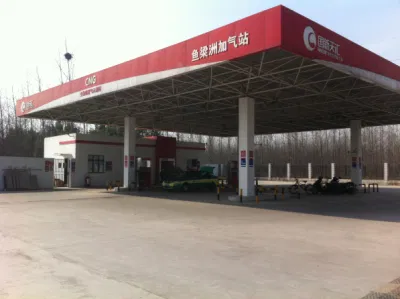

Il dispositivo di dosaggio CNG è necessario quando il gas è in vendita. Metodo di misurazione di solito adottiamo la misurazione di massa. Ad es. Il flussometro di massa del nostro progetto nella provincia di Henan in Cina è Emerson CNG050, la precisione potrebbe raggiungere 0.5 magnitudine. Il gas viene riempito in camion a serbatoio di gas metano attraverso una macchina erogatrice di gas, da consegnare alla stazione di gas metano standard (o alla stazione di gas metano primaria) come carburante per il veicolo.

Elenco delle principali attrezzature del nostro sistema di aggiornamento
No Articolo Commenti
Sistema di desolforazione biogas
1 Torre di desolforazione umida
2 Groove, soluzione incinta
3 Groove, soluzione sterile
4         Scanalatura, rigenerazione
5 Separatore
6 Torre di desolforazione a secco
7 Pompa di rigenerazione
8 Pompa, desolforazione
9 Pompa, schiuma di zolfo
10 Soffiatore di biogas
11 Monitoraggio elettrico
12 Sistema di allarme
Sistema di decarburazione biogas
1 Pompa, soluzione sterile
2 Torre di decarburazione Recupero di metano: ≥99%,
La qualità del gas soddisfa lo standard GB18047-2000
3 Analizzatore online
4 Scatola di controllo in loco
5 Sistema PLC
6 Stazione operatore
7 UPS on-line
8 Flussometro automatico
9 Valvola motorizzata
10 Trasmettitore di pressione
11 Manometro in loco
12 Indicatore di temperatura in loco
13 Indicatore di livello del liquido
14 Convertitore di frequenza
15 Filtro
16 Serbatoio di stoccaggio
17 Scanalatura sotterranea
18 Pompa subacquea
19 Compressore biogas
20 Armadio di distribuzione dell'alimentazione Unità di assemblaggio
Unità di compressione, essiccazione e dosaggio CNG
1 Compressore GNC
2 Essiccatore
3 Distributore di gas
Unità acqua di raffreddamento circolatoria
1 Sistema di circolazione dell'acqua
