Informazioni di Base.
Model No.
hdx
Montaggio
Floor Standing
Tutta La Vita
> 20 anni
Certificazione
RoHS, UR, ISO, CE, CCC
Stato
nuovo
colore
mentre/grigio opzionale altri colori
tempo di consegna
30 giorni
su misura
disponibile
oem/odm
disponibile
capacità
10 kw
refrigerante
R22/R407c/R410A/R134A
tipo di compressore
scorrere
produzione
come ordine
utilizzare per
industria meccanica/manifatturiera
Pacchetto di Trasporto
Film/Wooden Package
Marchio
OEM/ODM/HYC
Origine
China
Capacità di Produzione
5000sets
Descrizione del Prodotto
Benvenuti a visitare la nostra fabbrica a vostro convience. Il cliente potrebbe osservare le condizioni reali della produzione degli ordini tramite video o foto online in qualsiasi momento durante la produzione. DESIGN INTEGRALE E FACILE INSTALLAZIONE
Il pacchetto sul tetto ha un design integrale. Viene fornito come pacchetto completo pronto per il funzionamento, senza comandi aggiuntivi o altri elementi da installare. Le unità sono dotate di un unico punto di alimentazione con semplici collegamenti.
Una volta completata l'installazione, è possibile garantire un avvio rapido, poiché ogni unità sul tetto viene prodotta in una struttura con certificazione ISO9001:2000 per garantire la qualità. Tutte le unità vengono testate in fabbrica per garantire un avvio affidabile.
COMPONENTI DI ALTA QUALITÀ E PRESTAZIONI AFFIDABILI
Tutte le unità con blocco sul tetto della serie utilizzano compressori scroll ad alta efficienza e componenti di raffreddamento di alta qualità noti in tutto il mondo, che garantiscono prestazioni affidabili delle unità.
CARATTERISTICHE STANDARD
• componenti del sistema facilmente accessibili
• Controller LED micro-programmato in fabbrica.
• telaio di montaggio per impieghi gravosi per l'intera unità con fori di sollevamento
• BMS
• compressore antivibrazioni e ventola centrifuga
• vernice elettrostatica in polvere epossidica poliestere resistente alle intemperie, finitura in forno per lamiera e telaio base
• protezione interna del compressore e del motorino della ventola
Protezione anticorrosione trattata • per bobine (alette blu) per condensatore ed evaporatore a serpentina in rame/alluminio
OPZIONALE
• configurazioni aria di alimentazione/ritorno opzionali, tipo di mandata e ritorno inferiore opzionale.
• condensatore e dispositivo di evporazione per alette in rame per alcune esigenze di area speciale anticorsione
• verniciatura Blygold per condensatore e evocatore per alcune zone necessità di una speciale anti-corrisione
• coperchio corpo e vaschetta di scarico in acciaio inox
• Economizer con smorzatori aria fresca di ritorno e cappa aria fresca
• dispositivo di controllo per il funzionamento di unità esterne al minimo temperature ambiente
| Modello | 003 | 004 | 005 | 006 | 007 | 008 | 010 | 012 | ||
| Capacità di raffreddamento nominale | KW | 10.1 | 14.2 | 17.4 | 20.2 | 24.4 | 29.2 | 34.8 | 41.2 | |
| Capacità di riscaldamento nominale | KW | 10.4 | 15.0 | 18.0 | 20.8 | 24.8 | 30.4 | 36.0 | 42.5 | |
| Potenza nominale in ingresso | KW | 3.49 | 5.11 | 5.83 | 7.23 | 8.35 | 10.33 | 12.27 | 13.52 | |
| Alimentazione | / | 380~415 V / 3 Ph / 50 Hz | ||||||||
| Compressore | Quantità | N. | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| Potenza in ingresso | KW | 2.69 | 4.04 | 4.66 | 5.38 | 6.5 | 8.08 | 9.32 | 10.58 | |
| Corrente di ingresso | Amp | 5.00 | 7.11 | 8.33 | 10 | 12.38 | 14.22 | 16.66 | 20.18 | |
| Tipo | / | Scorrere | ||||||||
| Sezione evaporatore | Quantità ventola | N. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Flusso d'aria | m3/h | 1900 | 2800 | 3140 | 4150 | 4500 | 5500 | 6900 | 7500 | |
| Tipo di ventola | / | Ventola centrifuga | ||||||||
| Tipo di unità | / | Trasmissione diretta (trasmissione a cinghia opzionale) | ||||||||
| ESP | PA | 150 | 150 | 180 | 150 | 180 | 180 | 200 | 200 | |
| Sezione condensatore | Quantità ventola | / | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Tipo di ventola | / | Ventola assiale | ||||||||
| Dimensione unità | Lunghezza | mm | 1340 | 1583 | 1583 | 1921 | 1921 | 2073 | 2300 | 2533 |
| Larghezza | mm | 991 | 991 | 991 | 1397 | 1397 | 1469 | 1626 | 1826 | |
| Altezza | mm | 880 | 880 | 880 | 1078 | 1078 | 1001 | 1102 | 1167 | |
| Peso netto | kg | 200 | 210 | 220 | 340 | 360 | 380 | 700 | 750 | |
| Livelli di pressione sonora | DB(A) | 65 | 65 | 65 | 65 | 67 | 68 | 68 | 68 | |
| Modello | 015 | 020 | 025 | 030 | 035 | 040 | 045 | 055 | 070 | ||
| Capacità di raffreddamento nominale | KW | 52.4 | 71.0 | 86.0 | 97.0 | 124.0 | 140.4 | 158.0 | 188.0 | 240.0 | |
| Capacità di riscaldamento nominale | KW | 53.2 | 73.0 | 87.0 | 98.2 | 128.0 | 144.0 | 162.0 | 192.0 | 248.0 | |
| Potenza nominale in ingresso | KW | 19.04 | 25.26 | 30.4 | 34.5 | 45.8 | 50.52 | 55.4 | 70.4 | 86.2 | |
| Alimentazione | / | 380~415 V / 3 Ph / 50 Hz | |||||||||
| Compressore | Quantità | N. | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
| Potenza in ingresso | KW | 13.74 | 18.26 | 20.7 | 24.7 | 32.24 | 36.52 | 41.4 | 49.4 | 65.4 | |
| Corrente di ingresso | Amp | 25.8 | 32.56 | 38.04 | 49.8 | 59.28 | 65.16 | 76.08 | 99.6 | 110.96 | |
| Tipo | / | Scorrere | |||||||||
| Sezione evaporatore | Quantità ventola | N. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Flusso d'aria | m3/h | 10000 | 14000 | 15000 | 16000 | 23200 | 26000 | 29500 | 32000 | 47000 | |
| Tipo di ventola | / | Ventola centrifuga | |||||||||
| Tipo di unità | / | Trasmissione a cinghia (trasmissione diretta opzionale) | |||||||||
| ESP | PA | 220 | 250 | 250 | 250 | 320 | 320 | 360 | 360 | 420 | |
| Sezione condensatore | Quantità ventola | / | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
| Tipo di ventola | / | Ventola assiale | |||||||||
| Dimensione unità | Lunghezza | mm | 2533 | 3400 | 3684 | 3790 | 5100 | 5800 | 5800 | 5800 | 5800 |
| Larghezza | mm | 1820 | 2200 | 2200 | 2220 | 2239 | 2239 | 2239 | 2255 | 2235 | |
| Altezza | mm | 1417 | 1590 | 1590 | 1614 | 1668 | 1728 | 1728 | 2028 | 2028 | |
| Peso netto | kg | 840 | 1240 | 1300 | 1356 | 1720 | 1900 | 2000 | 2200 | 2300 | |
| Livelli di pressione sonora | DB(A) | 69 | 70 | 70 | 70 | 78 | 78 | 81 | 81 | 84 | |
Macchinari di produzione
Laboratorio di prova

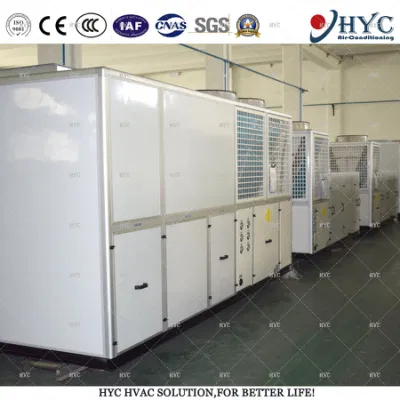

Linea di produzione di unità confezionate sul tetto
Benvenuti a visitare la nostra fabbrica a vostro convience. Il cliente potrebbe osservare le condizioni reali della produzione degli ordini tramite video o foto online in qualsiasi momento durante la produzione.
