Informazioni di Base.
Model No.
LNG-80
tempi di consegna
90 giorni
Pacchetto di Trasporto
40feet Container
Specifiche
SMC-1500L/H
Marchio
SMC
Origine
China
Codice SA
8413810090
Capacità di Produzione
20set Per Year
Descrizione del Prodotto
Erogatore GNL Stazione gas metano GPL Coriolis flusso di massa Metro
Erogatore GNL parametro tecnico:
Struttura generale
Il dispenser LNG è composto da un guscio, un controller per computer, uno schermo per display, un flussometro di massa, una valvola unidirezionale, una valvola di sicurezza, un sensore di pressione, una scatola di derivazione antideflagrante, un connettore LNG (base ugello liquido, testa ugello liquido), tubi in acciaio inox e altri componenti.
Principio di funzionamento
Il GNL entra nel distributore attraverso la tubazione di trasmissione, passa attraverso il flussometro di massa, la valvola di controllo, il tubo flessibile in metallo, la pistola di dosaggio GNL e infine fluisce nella bombola del vuoto dell'auto riempita. La massa del flussometro misura i segnali fisici della densità e della massa del liquido che fluisce attraverso il distributore, e viene convertita in un segnale elettrico ad impulsi dal convertitore di segnale e inviata al controllore del computer. Il computer calcola automaticamente il volume corrispondente. La quantità viene visualizzata ai clienti sullo schermo del display per completare un processo di dosaggio e dosaggio.
Collegamento della tubazione
Collegare la tubazione del processo del liquido in ingresso, la tubazione del processo del gas di ritorno e la tubazione del processo di sfiato come mostrato nella Figura 3-2
Collegare il tubo di riempimento, il tubo di ritorno, la pistola di riempimento e la pistola ad aria di ritorno del distributore come mostrato nella Figura 3-3.
Misuratore di flusso massico GNL/pistola a innesto GNL
ID brevetto: ZL2012201210130
Il brevetto annulla il pulsante "pre-COOL" impostato dalla tradizionale macchina a gas GNL e l'operatore deve solo inserire la pistola di spacco nella porta per liquidi della bombola GNL dell'auto. Premere il pulsante "gas"; il sistema esegue automaticamente il processo di pre-raffreddamento. Dopo aver eseguito correttamente il pre-raffreddamento, passare al processo di riempimento, non è necessario alcun intervento manuale durante il processo.
Sistema di caricamento quantitativo GNL
descrizione del prodotto:
Il sistema di carico quantitativo GNL è progettato per la richiesta di controllo quantitativo del riempimento e la costruzione di informazioni dell'impianto GNL. Adotta la tecnologia delle smart card, la tecnologia di controllo automatico, il computer e la tecnologia di comunicazione per realizzare il controllo completo dell'automazione del rimorchio GNL. Sicurezza, efficienza e accuratezza delle informazioni.
Caratteristiche principali del prodotto:
1. Supporto di tre impostazioni pre-quantitative (consegna remota del sistema di controllo, caricamento delle password; caricamento delle preimpostazioni locali del controller/modalità di ingresso della scheda IC);
2. Regolazione automatica del flusso, controllo quantitativo del riempimento;
3. Protezione interblocco multi-sicurezza (pressione / temperatura / superamento flusso, messa a terra elettrostatica / protezione contro i fulmini, post-disciplina)
4. Monitoraggio dinamico del processo produttivo di carico
5. Funzione di comunicazione dati (può entrare in DCS)
6. Funzione ESD
7. Caricamento della gestione aziendale e della gestione dei report
Diagramma di flusso del processo della stazione di riempimento GNL/L-GNC
Il diagramma di flusso generale del processo è il seguente:
Stazione di rifornimento gas GNL/L-GNC attrezzatura: Diagramma di flusso stazione di erogazione GNL
Sistema di controllo stazione gas di rifornimento LNG/L-GNC
Test della stazione di rifornimento gas LNG/L-CNG:
Benvenuti tutti i clienti stranieri vengono a visitare il nostro stabilimento e LNG / L-CNG gas stazione di rifornimento di lavoro.Thanks.
Erogatore GNL parametro tecnico: | Articolo | Specifiche |
| Range di flusso | 3-80 kg/min |
| Pressione di esercizio massima | 1,6 MPa |
| Temperatura di esercizio | -30-+55ºC |
| Tipo di flussometro di ingresso | Flussometro di massa a bassa temperatura da 1" e+H/Emerson |
| Precisione della misurazione | ±1% |
| Valore minimo di graduazione | 0.01kg o Nm3,L |
| Intervallo di misurazione singolo | 0-99,99 kg(o Nm3,L) |
| Gamma di misurazione cumulativa | 0-999999,99 kg(o Nm3,L) |
| Tubo flessibile di riempimento | tubo morbido in acciaio inox da 1" 4m |
| Tubo flessibile dell'aria di ritorno | tubo morbido in acciaio inox da 1/2" 4m |
| Interfaccia di rete | RS485 (utilizzare isolamento fotoelettrico da 8 KV ESD) |
| Immunità alle scariche elettrostatiche | 4 classe 8 KV |
| Immunità elettrica del gruppo di impulsi transitori veloci | 4 classe 4KV |
| Immunità da sovracorrente | 4 classe 4KV |
| Alimentazione | AC220V<200W |
| Grado di protezione antiesplosione | ExdibellBT 4 GB |
| Peso | Circa 325 kg |
Il dispenser LNG è composto da un guscio, un controller per computer, uno schermo per display, un flussometro di massa, una valvola unidirezionale, una valvola di sicurezza, un sensore di pressione, una scatola di derivazione antideflagrante, un connettore LNG (base ugello liquido, testa ugello liquido), tubi in acciaio inox e altri componenti.
Principio di funzionamento Il GNL entra nel distributore attraverso la tubazione di trasmissione, passa attraverso il flussometro di massa, la valvola di controllo, il tubo flessibile in metallo, la pistola di dosaggio GNL e infine fluisce nella bombola del vuoto dell'auto riempita. La massa del flussometro misura i segnali fisici della densità e della massa del liquido che fluisce attraverso il distributore, e viene convertita in un segnale elettrico ad impulsi dal convertitore di segnale e inviata al controllore del computer. Il computer calcola automaticamente il volume corrispondente. La quantità viene visualizzata ai clienti sullo schermo del display per completare un processo di dosaggio e dosaggio.
Collegamento della tubazione
Collegare la tubazione del processo del liquido in ingresso, la tubazione del processo del gas di ritorno e la tubazione del processo di sfiato come mostrato nella Figura 3-2
Collegare il tubo di riempimento, il tubo di ritorno, la pistola di riempimento e la pistola ad aria di ritorno del distributore come mostrato nella Figura 3-3.

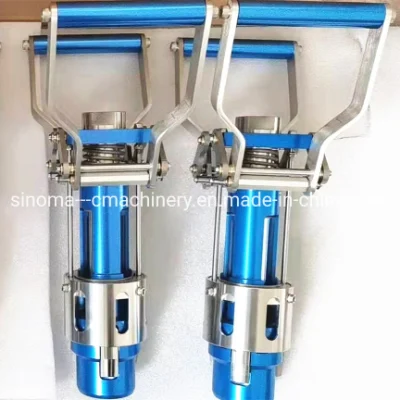

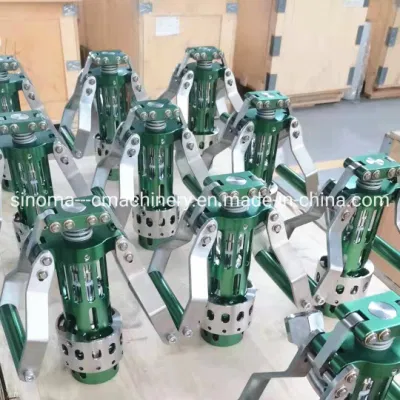

Misuratore di flusso massico GNL/pistola a innesto GNL
ID brevetto: ZL2012201210130
Il brevetto annulla il pulsante "pre-COOL" impostato dalla tradizionale macchina a gas GNL e l'operatore deve solo inserire la pistola di spacco nella porta per liquidi della bombola GNL dell'auto. Premere il pulsante "gas"; il sistema esegue automaticamente il processo di pre-raffreddamento. Dopo aver eseguito correttamente il pre-raffreddamento, passare al processo di riempimento, non è necessario alcun intervento manuale durante il processo.

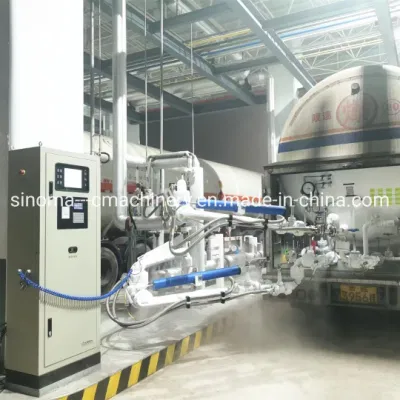

Sistema di caricamento quantitativo GNL
descrizione del prodotto:
Il sistema di carico quantitativo GNL è progettato per la richiesta di controllo quantitativo del riempimento e la costruzione di informazioni dell'impianto GNL. Adotta la tecnologia delle smart card, la tecnologia di controllo automatico, il computer e la tecnologia di comunicazione per realizzare il controllo completo dell'automazione del rimorchio GNL. Sicurezza, efficienza e accuratezza delle informazioni.
Caratteristiche principali del prodotto:
1. Supporto di tre impostazioni pre-quantitative (consegna remota del sistema di controllo, caricamento delle password; caricamento delle preimpostazioni locali del controller/modalità di ingresso della scheda IC);
2. Regolazione automatica del flusso, controllo quantitativo del riempimento;
3. Protezione interblocco multi-sicurezza (pressione / temperatura / superamento flusso, messa a terra elettrostatica / protezione contro i fulmini, post-disciplina)
4. Monitoraggio dinamico del processo produttivo di carico
5. Funzione di comunicazione dati (può entrare in DCS)
6. Funzione ESD
7. Caricamento della gestione aziendale e della gestione dei report
Diagramma di flusso del processo della stazione di riempimento GNL/L-GNC
- Processo di scarico: Trasferire il GNL (gas naturale liquido) dal carro attrezzi al serbatoio di stoccaggio del GNL della stazione di servizio attraverso il pattino della pompa sommergibile GNL (compreso il carrello di scarico e il booster del serbatoio) presso la stazione di rifornimento del gas.
- Processo di pressurizzazione: Dopo lo scarico, il GNL viene pressurizzato a oltre 23 Mpa dal pattino della pompa ad alta pressione LNG, e quindi gassificato in gas naturale ad alta pressione (gas naturale ad alta pressione) dal pattino del vaporizzatore ad alta pressione (compreso il vaporizzatore ad alta pressione, il riscaldatore elettrico del bagno d'acqua ad alta pressione e il pannello di controllo della sequenza), e inserire il gruppo bombola di gas ad alta pressione per lo stoccaggio.
- Processo di riempimento gas: Quando la pressione nel gruppo bombola di gas ad alta pressione è troppo bassa per poter essere ricaricabile normalmente, la pompa ad alta pressione si riavvia e vaporizza per rifornire e pressurizzare il gruppo bombola di gas ad alta pressione, quindi riempire la vettura.
- Processo di riempimento del liquido: Il GNL viene pressurizzato a circa 1,6 Mpa dal pattino della pompa sommergibile LNG, e il GNL viene riempito nel gruppo della bottiglia dell'auto attraverso la tubazione e il distributore di GNL.
Il diagramma di flusso generale del processo è il seguente:
Stazione di rifornimento gas GNL/L-GNC attrezzatura: Diagramma di flusso stazione di erogazione GNL
Sistema di controllo stazione gas di rifornimento LNG/L-GNC Test della stazione di rifornimento gas LNG/L-CNG:
Benvenuti tutti i clienti stranieri vengono a visitare il nostro stabilimento e LNG / L-CNG gas stazione di rifornimento di lavoro.Thanks.
