Informazioni di Base.
Descrizione del Prodotto
Sichuan GreenFir Machinery Equipment Co., fondata da un gruppo di dirigenti e ingegneri qualificati ed esperti con l'obiettivo di fornire attrezzature e servizi (progettazione di processo, ingegneria di dettaglio, gestione delle costruzioni, approvvigionamento e ispezione tecnica) ai clienti in un gran numero di progetti di gas naturale. I prodotti principali comprendono impianti GNL, impianti di disidratazione del gas naturale, impianti di dolcificazione del gas naturale, impianti GPL, impianti di recupero del prodotto C2+, setanizzatori, deetanizzatori, ecc.
La società ha ottenuto una serie di certificazioni industriali, come ASME, licenza di produzione di attrezzature speciali, licenza di progettazione e produzione di recipienti a pressione, ecc. GreenFir ha due stabilimenti con sede a Chengdu City e Ziyang City, con un'area officina di 35000 metri quadrati
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00nyqLQRHIHFGD/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00OnbPEHDtgyRL/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)
Capacità tecniche e prodotti
1. Tecnologia di deacidificazione (desolforazione e decarbonizzazione) del gas naturale
·Capacità di trattamento: 1000~500000Nm3/h.
·Pressione di esercizio: 0.5~15 MPa
· Indice di purificazione: H2S<4 ppm, CO2<50 ppm
2. Tecnologia di disidratazione del gas naturale
√ disidratazione di glicole trietilenico
· Capacità di trattamento: 1000~500000Nm3/h.
·Pressione di esercizio: 0.5~15 MPa
· Contenuto di acqua del gas prodotto: <7lb/MSCF
· Perdita di glicole: ≤13,4 l/104Nm3
Disidratazione del setaccio molecolare √
· Capacità di trattamento: 1000~500000Nm3/h.
·Pressione di esercizio: 0.5~15 MPa
· Profondità di disidratazione : 1 ppm
3. Tecnologia di recupero dell'etano
· Capacità di trattamento: 1000~500000Nm3/h.
·Pressione di esercizio: 0.5~15 MPa
· Secondo condizioni e requisiti diversi, per il recupero possono essere utilizzati il processo di superraffreddamento del gas, il processo di superraffreddamento del liquido e il processo di circolazione parziale del gas secco
· La velocità di recupero dell'etano può raggiungere più del 95%
4. Tecnologia di liquefazione del gas naturale
·Capacità di trattamento: 30,000~2.000 Nm3/giorno
·Specifiche del prodotto:
H2S<4ppmv
CO2<50 ppmv
Contenuto di acqua <1 ppmv
C5+<0.1 mol%
· Processo a refrigerante singolo o misto con preraffreddamento
5. Tecnologia di rigassificazione del GNL
·Stazione di gassificazione per gruppi di flaconi, stazione di gassificazione standard, stazione di gassificazione integrata
· L'alimentazione del gas è flessibile e veloce e può entrare in aree dense per l'alimentazione del gas
· Elevata integrazione delle apparecchiature, ingombro ridotto
· Facile da trasportare e installare
·Sicuro e affidabile
Che cos'è il GNL?
Il gas naturale liquefatto è un gas che è stato raffreddato a -260°F (-160°C) e convertito in uno stato liquido. Quando il gas naturale è in forma liquida, prende circa 1/600 dello spazio che esso come vapore, rendendo il trasporto molto più efficiente ed economico.
Il GNL è principalmente metano più un piccolo percento di etano, propano e butano e quantità in tracce di azoto. Come si liquefa il gas naturale?
Il gas naturale viene convertito in un liquido in un impianto di liquefazione, o "treno". Un treno GNL esegue tre processi principali:
La polvere e lo slug (acqua e condensa) vengono rimossi insieme al solfuro di idrogeno (H2S) e al mercurio (Hg). Questi inquinanti possono causare problemi di corrosione e congelamento, soprattutto negli scambiatori di calore in alluminio.
2. Rimozione e disidratazione di gas acido
L'anidride carbonica (CO2) viene assorbita e rimossa dal gas naturale con un assorbitore di ammina (rimozione di gas acido o AGR) e un adsorbente viene utilizzato per rimuovere l'acqua. Queste sostanze impure vengono rimosse in modo che il ghiaccio non si formi durante il successivo processo di liquefazione.
3. Separazione e liquefazione di idrocarburi pesanti
Gli idrocarburi pesanti (C5+) vengono rimossi per frazionamento prima della liquefazione.
Il sistema principale di tutta la serie di impianti GNL:
1. Sistema di filtraggio, dosaggio e regolazione della pressione del gas naturale
2. Sistema di purificazione di gas naturale (unità di rimozione di gas acido, unità di disidratazione, unità di rimozione di mercurio)
3. Sistema di liquefazione del gas naturale(frigorifero, compressore MR, ecc.)
4. Sistema di stoccaggio GNL
5. Sistema di carico GNL
6. Sistema di controllo dello strumento (DCS, SIS, FGS, ecc.)
7. Sistema di controllo elettrico
8. Utenze (sistema aria dello strumento e azoto PSA, sistema acqua dissalata, sistema olio di trasferimento calore, sistema gas di scarico)
9. Compressori booster gas di alimentazione (a richiesta)
10. Sistema di rimozione idrocarburi pesanti (opzionale)
11. Sistema di rimozione dell'azoto (opzionale)
12. Generatori di potenza (opzionali)
GreenFir possiede una varietà di tecnologie di liquefazione del gas naturale sviluppate da sé, come il ciclo del refrigerante misto (MRC) e il ciclo N2. GreenFir sviluppa inoltre sistemi ottimizzati di refrigerazione mista monostadio (SMR), refrigerazione mista C3 pre-raffreddata (C3MR) e refrigerazione mista doppia (DMR), tenendo conto dei diversi principi di raffreddamento e delle diverse condizioni di lavoro. Gli impianti di GNL sono generalmente dimensionati per produrre da 20 a 1440 tonnellate al giorno di GNL.
Scala di progettazione | 30.000 Nm3/d. | 50.000 Nm3/h. | 100.000 Nm3/d | 200.000 Nm3/d. | 300.000 Nm3/d. | 500.000 Nm3/d. | 1.000.000 Nm3/d. | 2.000 Nm3/d |
1.1MMSCFD | 1.9MMSCFD | 3.8MMSCFD | 7.6MMSCFD | 11MMSCFD | 19MMSCFD | 38MMSCFD | 76MMSCFD | |
Metodo di rimozione di gas acido | MDEA | |||||||
Vita di progettazione | 20 anni | |||||||
Flessibilità operativa | 50~110% | 50~110% | 50~110% | 50~110% | 85~105% | 85~105% | 85~105% | 85~105% |
Tempo di funzionamento continuo | 8000 ore |
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00nycITdLBlNGH/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00wNoDQYILhyUH/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)

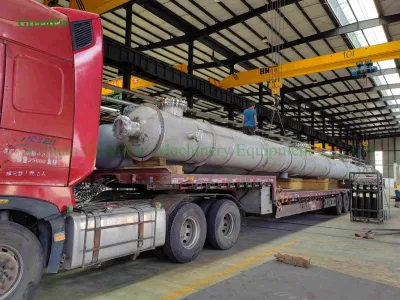

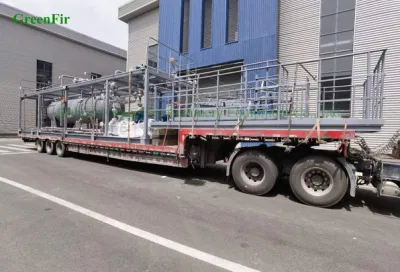

Disidratazione, skid per la rimozione del mercurio e skid per la rimozione di gas acidi
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00dOqLEHDaHNRI/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00mOkIabLcEFUD/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)

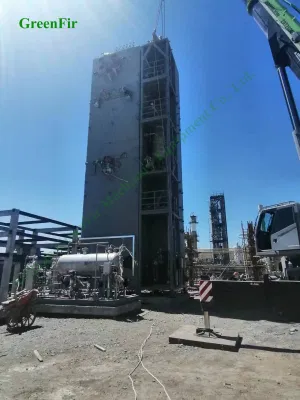

Skid di liquefazione di gas naturale
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00wnqPasDSlOUI/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)
![Skid Mounted Customized Natural Gas Processing Plant Including Dehydration, Sweetening, Liquefaction Equipment](http://img6.grofrom.com/www.gasruitagroup.it/226f3j00wnbPaJDhLFGI/Skid-Mounted-Customized-Natural-Gas-Processing-Plant-Including-Dehydration-Sweetening-Liquefaction-Equipment.webp)
Pattino di carico GNL Sistema di controllo DCS
Cisterne di GNL o serbatoi di GNL mediante bracci di carico. supervisione, controllo dell'intero impianto.
Nota: Tutti i pattini sono personalizzati in base alle condizioni effettive del gas. I punti sopra riportati fanno parte dell'attrezzatura chiave. Per ulteriori dettagli, contattateci.
1. Periodo di progetto più brevePeriodo di progetto di 1.1 24 settimane: 16 settimane per tutti i processi dalla firma del contratto alla consegna del prodotto FOB e 8 settimane dall'installazione delle attrezzature alla produzione di GNL al completamento del lavoro civile, garantendo una riduzione del 60% dei tempi di progetto.
2. Maggiore rendimento economico
2.1 5 mesi prima per i rendimenti economici rispetto ai progetti GNL convenzionali.
2.2 l'acquisto in bulk garantisce un prezzo del prodotto inferiore.
2.3 il modulo montato su pattini garantisce un costo in loco inferiore.
3. Più flessibile e scalabile
3.1 flessibile per diversi tipi di gas di alimentazione, tra cui CBM, gas di scisto, gas associato, gas di conduttura, gas di svasatura, rasatura di picco e biogas ecc.
3.2 scalabile per una soluzione combinabile ed espandibile per soddisfare i requisiti di aggiornamento dei progetti.
4. Telecomando intelligente
4.1 monitoraggio remoto, acquisizione dati in tempo reale da telefoni cellulari, iPad e altri terminali.
4.2 sistema FGS indipendente per sistemi di allarme antincendio e a gas e sistemi di controllo della marcia.
5. Servizi migliori
5.1 servizi mirati al cliente per fornire servizi di controllo, gestione dei guasti e formazione professionali e affidabili.
No | Nome progetto | Posizione | Q.tà | Anno | |
1 | Impianto di ripolliquefazione di NGL 300.000 Nm3/d. | Cina | 1 | 2016.10 | |
2 | Progetto di recupero gas della testa di pozzo 50.000 Nm3/d. | Cina | 1 | 2016.11 | |
3 | 30.000 Nm3/d progetto di recupero gas della testa di pozzo | Cina | 1 | 2017.5 | |
4 | Impianto di GNL mini 30.000 Nm3/d. | Cina | 2 | 2018.6 | |
5 | Pattino di rimozione idrocarburi pesanti 300.000 Nm3/d. | Cina | 1 | 2019.4 | |
6 | Impianto di GNL mini 600.000 Nm3/d. | Cina | 1 | 2020.1 | |
7 | Colonna di degassatore e colonna di degassatore | Kazakistan | 1 | 2020.7 | |
8 | Impianto di GNL mini 100.000 Nm3/d. | Cina | 2 | 2021.1 | |
9 | 3.5MMSCFD e 50TPD impianto GNL | Iran | 2 | 2021.4 | |
10 | Sistema di rimozione di idrocarburi pesanti di impianti di GNL da 100.000 Nm3/d. | Cina | 1 | 2021.6 | |
11 | Sistema di rimozione idrocarburi pesanti di impianti GNL da 60.000 Nm3/d. | Cina | 1 | 2021.9 | |
12 | Impianto di GNL mini 50.000 Nm3/d. | Cina | 1 | 2021.10 | |
13 | Impianto di GNL mini 100.000 Nm3/d. | Cina | 2 | 2021.12 | |
14 | 17,88MMSCFD - Stazione di compressione dell'etilene | Iran | 1 | 2022.4 | |
15 | Impianto di GNL mini da 220.000 Nm3/d. | Cina | 1 | 2022.8 | |
16 | Impianto di NG mini 300.000 Nm3/d. | Cina | 1 | 2022.12 | |
17 | Impianto di recupero gas di flare da 300.000 Nm3/d. | Iran | 1 | 2022.12 | |
18 | 200.000 Nm3/d progetto pacchetto dolcificante per ammine | Iran | 1 | 2022.12 | |
19 | Sistema di rettifica del deetanizzatore | Kazakistan | 1 | 2023.3 |
1. Siete produttori o società di commercio?
Siamo produttori professionali di apparecchiature multicomponenti per la purificazione, la separazione e la liquefazione dei gas.
2. Qual è il tuo vantaggio?
Vi forniamo non solo apparecchiature leader nella tecnologia, stabili e affidabili, convenienti, ma anche soluzioni e servizi post-vendita.
3. I vostri ingegneri hanno partecipato a progetti stranieri?
Sì, i nostri ingegneri hanno più di 20 anni di esperienza nel nostro campo e hanno partecipato alla progettazione, produzione, installazione e messa in servizio delle attrezzature in Turchia, Iran, Egitto, Nigeria, Russia, India, ecc.
4. Come posso ottenere il prezzo esatto del prodotto?
Comunicaci le tue esigenze specifiche, in modo da poter fornire i prodotti e le soluzioni più adatti.
