Informazioni di Base.
Model No.
ZYD-50
potenza di riscaldamento
30 kw
potenza totale
37,5 kw
tensione di scarica
non inferiore a 75 kv
contenuto di umidità
non più di 3 ppm
contenuto di gas
non più del 0.1%
dimensione impurità
non più di 0,5 micron(senza carbonio libero)
Pacchetto di Trasporto
Wooden Case
Specifiche
1100*800*1400mm
Marchio
TOP Oil Purifier
Origine
Chongqing, China
Codice SA
84212990
Capacità di Produzione
100 Sets/Month
Descrizione del Prodotto

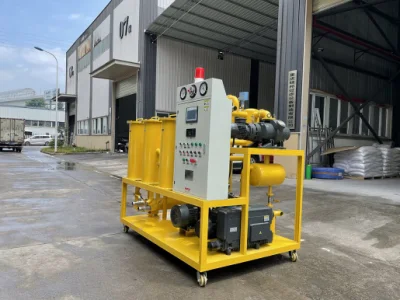

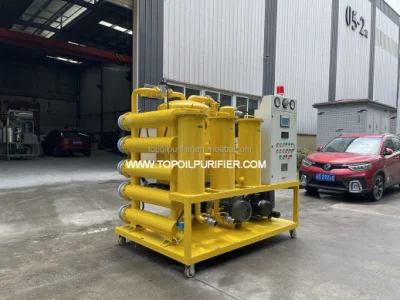

Separatore dell'acqua dell'olio del trasformatore a vuoto con doppio stadio a vuoto ZYD-50
I sistemi di purificazione dell'olio per trasformatori da vuoto a doppio stadio ZYD sono utilizzati per la disidratazione dell'olio dei trasformatori e la degassificazione dell'olio dei trasformatori, nonché per altri liquidi isolanti elettrici, come i fluidi siliconici con tecnica moderna e avanzata. Il processo ZYD è in grado di aumentare e mantenere la rigidità dielettrica dell'olio e comprende la rimozione di acqua libera e solubile, aria libera e disciolta, gas e altre particelle. Il sistema ZYD standard è progettato per la lavorazione di oli in officine, in serbatoi di stoccaggio o direttamente in trasformatori (trasformatori alimentati o diseccitati). Il purificatore d'olio serie ZYD può essere utilizzato come fonte di vuoto indipendente con funzioni di essiccazione sotto vuoto e lubrificazione sotto vuoto.
- L'impianto viene consegnato pronto per il funzionamento.
- Processo di degasazione, disidratazione e filtraggio se vari tipi di oli isolanti nei trasformatori elettrici e negli interruttori automatici vengono messi in una o più passate

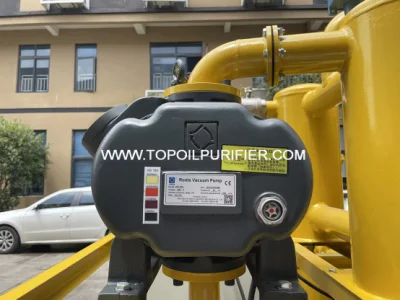

- 3. Ci sono due pompe per vuoto per impianto ZYD (una è la pompa per vuoto, l'altra è la pompa booster Roots), che può migliorare il valore di vuoto altamente. Assicurarsi che il contenuto di acqua dell'olio trattato sia inferiore a 3 PPM.
4. Tutti gli impianti di trattamento dell'olio, tipo ZYD, sono dotati di un sistema automatico di controllo antischiuma.
5. L'impianto è dotato di dispositivi di controllo e sicurezza integrati, che garantiscono la massima sicurezza operativa.
6. Consumo energetico ridotto al minimo grazie a un degassamento ottimizzato (eccellente fattore di efficienza).
7. Alloggiamento del filtro standardizzato per cartucce filtranti da 5 micron, 20 micron e 80 micron.
8. Supervisione automatica del grado di contaminazione delle cartucce di filtro fine
9. ZYD può evacuare il vuoto per l'apparecchiatura elettrica separatamente, come il trasformatore. Può essere utilizzato anche per asciugare l'apparecchiatura elettrica e immettere l'olio nell' apparecchiatura elettrica sotto vuoto.
10. La macchina adotta il controllore automatico a doppio infrarosso per liquidi, protettore automatico di pressione che permette di assicurare che la macchina lavori online per 150 ore senza interruzioni. Quindi è un affidabile e.
macchina automatica alta.
11. Adottare un sistema di protezione interbloccato che collega la pompa dell'olio, il riscaldatore e il sensore di livello del liquido, evitando il riscaldamento a vuoto, il pompaggio a vuoto, le perdite di olio e le perdite di elettricità. In caso di guasto, la macchina si spegne automaticamente.
| Parametri | Unità | ZYD-30 | ZYD-50 | ZYD-100 | ZYD-150 | ZYD-200 | ZYD-250 | ZYD-300 | |
| Portata | L/min | 30 | 50 | 100 | 150 | 200 | 250 | 300 | |
| Portata | SX | 1800 | 3000 | 6000 | 9000 | 12000 | 15000 | 18000 | |
| Vuoto di lavoro | MPa | -0,08 ~ -0,099 | |||||||
| Pressione di esercizio | MPa | ≤0.3 | |||||||
| Range di temperatura | ºC | 20 ~ 80 | |||||||
| Potenza | AC380V/50HZ/3Ph 5 fili (personalizzabile) | ||||||||
| Rumore di lavoro | DB(A) | 68 | 70 | 70 | 75 | 75 | 75 | 75 | |
| Potenza di riscaldamento | KW | 24 | 36 | 72 | 96 | 120 | 140 | 180 | |
| Potenza totale | KW | 27 | 40 | 80 | 104 | 130 | 150 | 196 | |
| Ingresso/uscita | mm | φ25 | φ32 | Φ38 | Φ45 | φ50 | φ60 | φ63 | |
| Peso | kg | 600 | 800 | 1200 | 1400 | 1500 | 1700 | 1900 | |
| Nel complesso | L | mm | 1550 | 1650 | 1900 | 2000 | 2100 | 2150 | 2200 |
| W | mm | 1100 | 1250 | 1350 | 1400 | 1500 | 1550 | 1600 | |
| H | mm | 1850 | 2000 | 2100 | 2050 | 2150 | 2150 | 2200 | |
| Indice dopo il filtraggio | Tensione di scarica distruttiva | KV | ≥75 | ||||||
| Contenuto di umidità | PPM | ≤3 | |||||||
| Contenuto di gas | % | ≤0.1 | |||||||
| Dimensione impurità | micron | ≤1 (senza carbonio libero) | |||||||
| Valore β | % | 98 | |||||||
| Pulizia | NAS1638 | ≤ 6 | |||||||
| MOD | 1 set |
| Condizioni commerciali | EXW, FOB, CIF, CFR |
| Condizioni di pagamento | T/T, L/C. |
| Porto di carico | Qualsiasi Porto della Cina |
| Metodo di imballaggio | Custodia standard in legno Internaional |
| Metodo di trasporto | Via mare, via terra, via aria, via espresso |
| Capacità di alimentazione | 100 set/mese |
