Skid pompa LNG L-CNG per stazione di riempimento gas naturale liquefatto Con doppio vaporizzatore 6000m3/H.
Skid pompa LNG L-CNG per stazione di riempimento gas naturale liquefatto con doppio vaporizzatore 6000m3/H. Siamo un'azienda produttrice specializzata in dispositivi per stazioni di riempimento gas naturale.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Foto dettagliate
  • Parametri del prodotto
Panoramica

Informazioni di Base.

Model No.
LNG Pump Skid for Station
nome
LNG Lcng Gasoline Station
volume
100-6000m3/H
macchina
Tank, Pump and Vaporizer Skid
tempo di consegna
90 giorni
Pacchetto di Trasporto
Container
Specifiche
LNG LCNG pump, tank, vaporizer
Marchio
DSW
Origine
China
Codice SA
841381
Capacità di Produzione
5000set/Year

Descrizione del Prodotto

 Stazione di rifornimento carburante GNL LCNG

Descrizione del prodotto

La stazione di riempimento per veicoli GNL è costituita principalmente da serbatoio GNL, serbatoio di stoccaggio GNL, sovralimentatore di regolazione pressione/scarico, pompa criogenica GNL, macchina di riempimento gas e impianto per veicoli GNL, ecc. la stazione di riempimento per veicoli GNL è generalmente una stazione convenzionale e una stazione di carico per skid

I due tipi di stazioni di riempimento GNL sopra indicati sono sostanzialmente gli stessi in termini di composizione dell'apparecchiatura principale, la differenza è: Macchina di riempimento GNL, pompa di caricamento leva e altre attrezzature sono integrate sul corpo leva. L'attrezzatura della stazione di riempimento GNL montata su pattini ha una piccola quantità di costruzione in loco e un breve periodo di installazione e messa in funzione, adatto per stazioni di riempimento GNL con piccole scale e requisiti di cantiere ridotti: La stazione di riempimento GNL fissa ha una grande quantità di costruzione in loco e un periodo relativamente lungo, che è adatto per stazioni di riempimento GNL su larga scala.

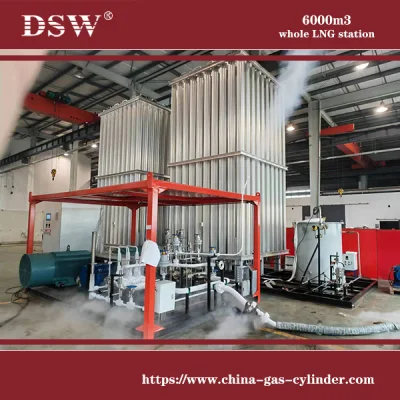

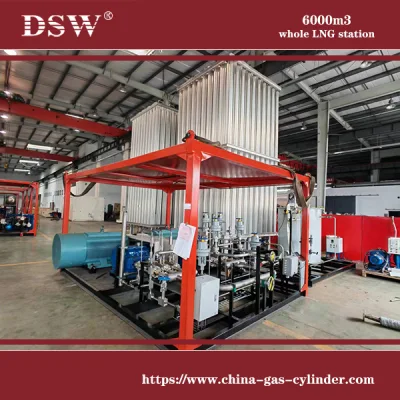

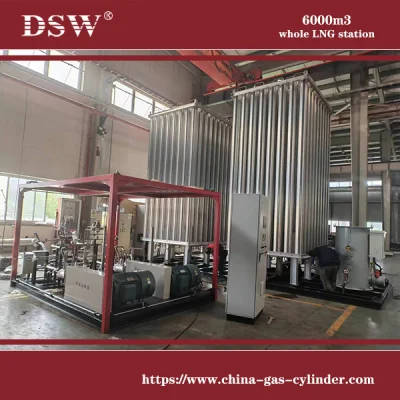

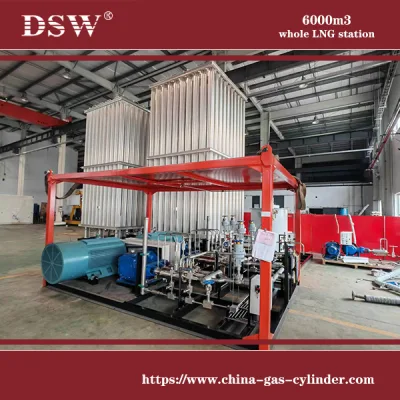

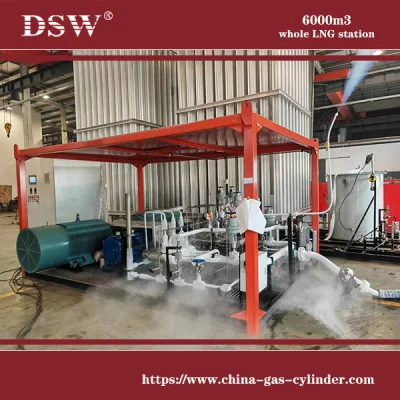

Foto dettagliate

LNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H VaporizerLNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H VaporizerLNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H VaporizerLNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H Vaporizer

Parametri del prodotto

Il flusso di processo della stazione di riempimento del carrello GNL è suddiviso in quattro fasi: Processo di scarico, processo di regolazione della pressione, processo di riempimento del gas e processo di scarico della pressione

1.il processo di riempimento del gas si riferisce al processo di pressurizzazione del GNL nel serbatoio di stoccaggio del GNL da parte della pompa sommergibile e quindi di alimentazione del gas al veicolo GNL dopo la misurazione. Prima di riempire l'auto con gas, il cilindro di stoccaggio dell'auto deve essere decompresso per primo, e il gas generato nella bottiglia può essere recuperato attraverso la tubazione del gas di ritorno sulla macchina di riempimento per ridurre la pressione del cilindro di stoccaggio.
2.il processo di scarico della pressione si riferisce al fatto che durante il funzionamento della stazione di riempimento, la pressione del serbatoio di stoccaggio, della tubazione e del pool di pompe sommerse aumenta con la generazione di BOG di vaporizzazione del GNL, Il gas a bassa temperatura o il liquido scaricato rilasciato dal serbatoio di stoccaggio GNL e dalla tubazione viene rilasciato nell'atmosfera attraverso il sistema di rilascio per garantire la sicurezza del serbatoio di stoccaggio. Tuttavia, il rilascio diretto nell'atmosfera non solo provoca uno spreco di risorse, ma aumenta anche il pericolo nascosto.
Il processo di standby consiste nel fatto che il liquido GNL entra nella slitta della pompa GNL dal serbatoio di stoccaggio e ritorna quindi al serbatoio di stoccaggio GNL attraverso la tubazione per evitare il fenomeno di ebollizione stratificata nel serbatoio di stoccaggio GNL.
Il processo di regolazione della temperatura e della pressione si riferisce al processo di pressurizzazione e al processo di aumento della temperatura del serbatoio di stoccaggio, e il dispositivo di pressurizzazione viene utilizzato per pressurizzare il GNL nel serbatoio di stoccaggio. Poiché il liquido nel serbatoio di stoccaggio dei veicoli GNL è liquido saturo, è necessario regolare la pressione del serbatoio di stoccaggio per far sì che il GNL diventi liquido saturo, quindi gassare l'auto.

articolo nome tipo quantità
Pattino pompa dispenser LNG
1 Pompa dosatrice GNL BP-80 2 pz
2 valvola criogenica   1suit
3 Strumento a bassa temperatura   1suit
4 Tubi a bassa temperatura   1suit
5 Gomito a bassa temperatura e raccordo a T a bassa temperatura   1suit
6 il sistema del tubo di sfiato. Inclusi tubature criogeniche sparse e accessori 1suit
7 Scarico del sovralimentatore/sovralimentatore del serbatoio 300 NM3/h, 1,6 MPa 1suit
8 Riscaldatore EAG 75 NM3/h, 1,6 MPa 1suit
9 cavo interno, scatola di giunzione antideflagrante e illuminazione antideflagrante   1suit
10 slittare il telaio base Con la tenda 1suit
11 Smorzatore criogenico   2suit
12 Slitta pompa dispenser GNL   1suit
13 Pattino pompa dispenser LNG Inclusi incollaggio elettrostatico, verniciatura, test di pressione e skid 1suit
14  Tubo flessibile di scarico DN32 1 pz
15  Tubo flessibile di scarico DN40 1 pz
16  Tubo flessibile di scarico DN50 1 pz
17 Pattino pompa dispenser LNG sistema di controllo conversione frequenza   1suit




LNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H Vaporizer LNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H Vaporizer LNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H Vaporizer LNG L-CNG Pump Skid for Liquified Natural Gas Filling Station with Double 6000m3/H Vaporizer
